停车管理解决方案

新一代车牌识别解决方案

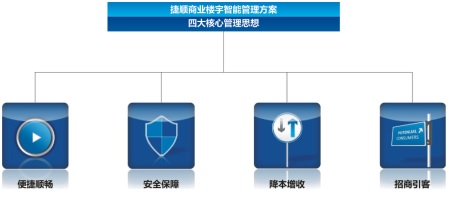

针对商业楼宇智能管理方案核心管理思想,安泰科技以商业楼宇智能管理专业版软件平台为核心,以车辆进出管理、无人值守、访客系统、金融支付等各子系统为载体,为办公写字楼、住宅综合业态提供安全、便利、增值的整体系统解决方案;

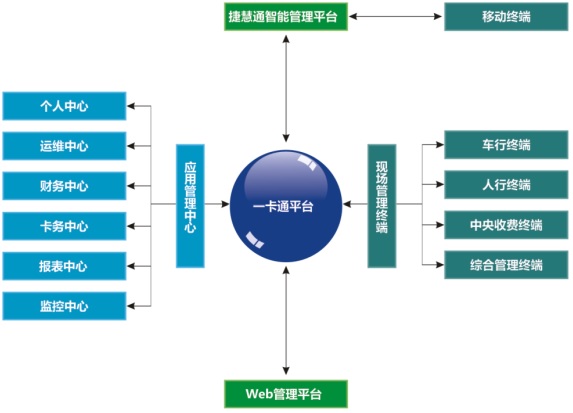

2.1.3系统整体架构



2.2 速通纯车牌识别方案


2.2.1系统概述

捷顺高清车牌识别停车场管理系统主要是通过智能高清车牌识别一体机对车辆图像或者视频序列进行分析,得到每一辆车唯 一的“车牌号码”,并以“车牌号码”作为车辆进出的唯 一凭证,对进出车辆进行识别、验证、计费缴费、放行的停车场管理系统。


为了提高车辆进出的快捷性、计费缴费的便利性,公司引入了“新兴移动支付技术”、“云平台应用”, “License认证系统”等,用于辅助打造智慧停车管理系统。

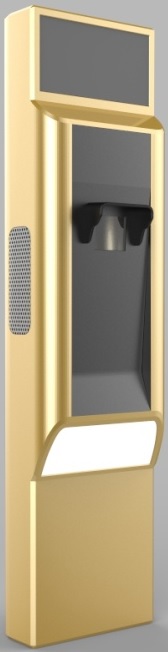

       (出入口识别一体机)


该停车场系统以“宽进严出”作为管理思路,通过纯车牌识别,识别到车牌立即自动放行,可大幅度提高了车辆进出场的便捷性和顺畅度,同时通过配套自助缴费系统、多功能手持机和云支付系统等多种缴费方式,使出口通行率得到大大提高。


该车牌自动识别系统采用高速芯片作为识别算法的运行硬件平台,与传统的车牌识别系统不同,设备无需计算机即可实现车牌图像的采集、识别和测速,具有识别性能高、环境适应性强、安装维护简单等特点。


该车牌自动识别整个系统在硬件上集成了图像采集模块、数字信号处理器、存储器、通信模块、温控模块、单片机等处理设备,在软件上集成了车牌定位、车牌字符切分、车牌字符识别、光学畸变校正、速度误差的非线性校正、视频测速等高速算法。整体方案采用视频流抓拍方式,无需其他信号触发,非常适用于大中型停车场。


2.2.2、工作原理

通过对图像的采集和处理,从不同角度的连续多幅图像中自动对比提取车牌图像,自动分割字符,进而对字符进行识别,其硬件基础一般包括触发设备(监测车辆是否进入视野)、摄像设备、照明设备、图像采集设备、识别车牌号码的处理机(如:计算机)等,其软件核心包括车牌定位算法、车牌字符分割算法和光学字符识别算法等。一个完整的牌照识别系统应包括车辆检测、图像采集、牌照识别等几部分。当车辆检测部分检测到车辆到达时触发图像采集单元,采集当前的视频图像。牌照识别单元对图像进行处理,定位出牌照位置,再将牌照中的字符分割出来进行识别,然后组成牌照号码输出,具体如下图所示:

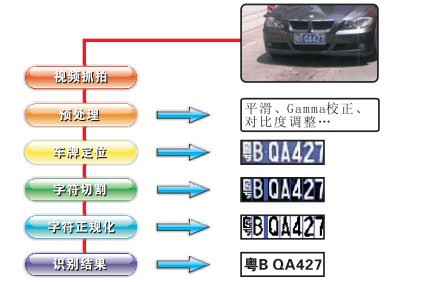

(车牌识别原理图)

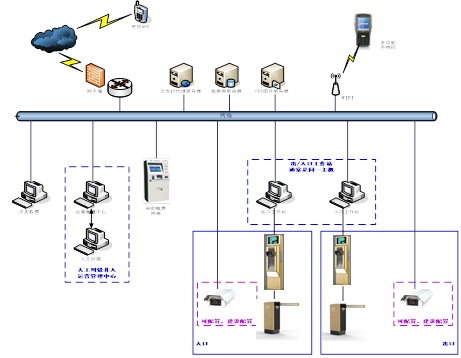

2.2.3、系统构架



2.2.4、管理流程

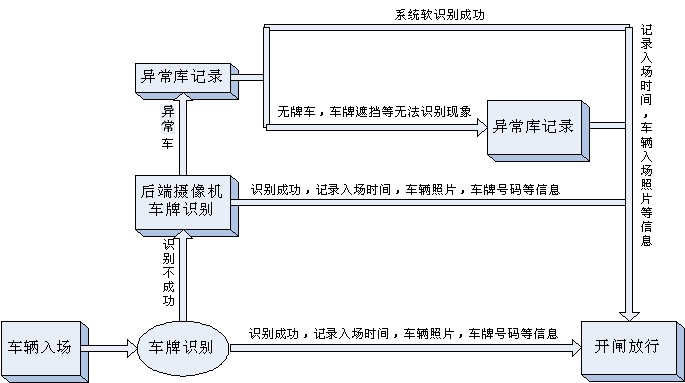

①、车辆入场





●固定车辆进场


状况一(正常进场):车辆临近停车场入口,车牌识别系统自动识别车辆车牌号码,若识别成功,与系统登记的固定车牌号码匹对,匹对成功,控制机发出“欢迎光临”的语音。系统生成入场记录,以备查验。司机驾车入场,车辆通过道闸后,道闸自动关闭。


状况二(固定车过期):车辆临近停车场入口,车牌识别系统自动识别车辆车牌号码,若识别成功,与系统登记的固定车牌号码匹对,匹对成功,若未及时缴纳停车月租费,控制机会出现相应的提示信息:欢迎光临等,系统自动将其做为临时车辆计费放行。系统生成入场记录,以备查验。司机驾车入场,车辆通过道闸后,道闸自动关闭。


状况三(双重识别):车辆临近停车场入口,触发前端摄像机识别,若识别成功,与系统登记固定车牌号进行匹对,遵循状况一、状况二两种情况;若前端摄像机无法识别,自动触发后端摄像机继续识别,若识别成功,与系统登记固定车牌号进行匹对,遵循状况一、状况二两种情况;


状况四(无牌等异常车进出):车辆属于无牌车、车牌号码被遮挡、跟车较近造成遮挡识别角度、车牌识别设备故障等情况,无法正常的进行车牌识别,系统将车辆入场时间,入场位置,出场照片等信息存储至异常库,等待分析。控制机发出“欢迎光临”的语音。系统生成入场记录,以备查验。司机驾车入场,车辆通过道闸后,道闸自动关闭。


●临时车辆进场:


状况一(正常进场):车辆临近停车场入口,车牌识别系统自动识别车辆车牌号码,若识别成功,控制机发出“欢迎光临”的语音。系统生成入场记录,以备查验。司机驾车入场,车辆通过道闸后,道闸自动关闭。


状况二(双重识别):车辆临近停车场入口,车牌识别系统没有识别到车牌,则通过压地感,触发前端摄像机识别,若识别成功,遵循状况一情况;若前端摄像机无法识别,自动触发后端摄像机继续识别,若识别成功,遵循状况一;


状况三(无牌等异常车进出):车辆属于无牌车、车牌号码被遮挡、跟车较近造成遮挡识别角度、车牌识别设备故障等情况,无法正常的进行车牌识别,系统将车辆入场时间,入场位置,出场照片等信息存储至异常库,等待分析。控制机发出“欢迎光临”的语音。系统生成入场记录,以备查验。司机驾车入场,车辆通过道闸后,道闸自动关闭。


②、车辆缴费(车牌缴费)


●根据入场时间与出场时间自动计算停车时间,根据停车时间与收费标准自动计算停车应缴金额,根据打折信息自动计算实缴金额。收费时间可以精确到秒,收费金额小到“角”。




●系统入场信息没有车牌号码的车辆,车主可以根据入场照片选择车辆,缴纳停车费,并输入正确的车牌号码。


●缴费方式多样化选择:支持中央缴费,出口人工缴费,出口手持机缴费,自助缴费机缴费,手机移动缴费等多种模式供客户选择。

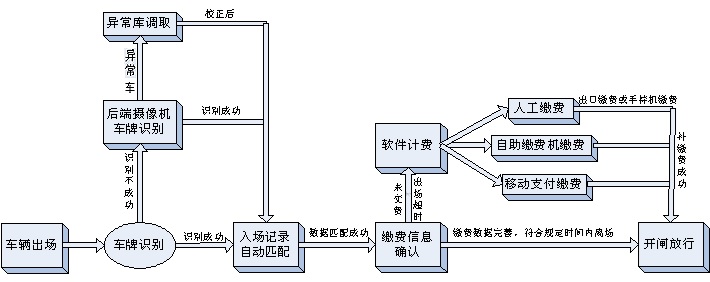

③、车辆出场




●放行规则:


正常识别及匹配车辆按照车牌识别不停车出场处理;极小概率识别错误、无牌车辆、车牌遮挡车辆,由出口人工软件对比或呼叫中央收费点人工软件对比。人工纠正放行(凭进场、出场照片,进场数据,收费数据等)。


●固定车出场:


固定车辆驶到停车场出口,车辆压地感线圈,触发车牌识别器抓拍图像并识别车牌号码,系统记录车牌号码、出场抓拍图像、出场时间等信息,显示屏语音提示相关信息(如车牌号码、一路平安、固定车辆剩余日期、延期等)并开启挡车器,车辆出场,车过后,闸杆自动落下,车辆通行离开停车场。当固定车辆出场时,若无法正常识别车牌,可以由岗亭或中央收费点工作人员人工操作核对放行。
