武黄高速改扩建项目弱电系统集成

武黄高速改扩建项目弱电系统集成案例

——武昌鱼服务区（原蒲团服务区）、汀祖收费站、匝道收费站网络搭建、综合布线及机房建设

一、项目背景

武黄高速（沪渝高速武汉至黄石段）于1991年通车，是湖北首条高速公路。历经30余年运营，日均车流量从通车时的3781辆飙升至8.4万台次，节假日峰值突破12万台次，远超原双向四车道2.5万台次的设计上限。

2023年12月，武黄高速启动“四改八”改扩建工程，总投资69.09亿元，主线全长37.4公里，历经594天匠心打造后于2026年2月3日正式通车。改扩建后设计时速提升至120公里，日均通行能力跃升至10万辆以上。

在此次改扩建中，我们作为专业的弱电系统集成服务商，承接了该项目中武昌鱼服务区（原蒲团服务区）、汀祖收费站、匝道收费站的网络搭建、综合布线及机房建设弱电系统工程，为这条高速的智慧化运营提供可靠的通信底座。

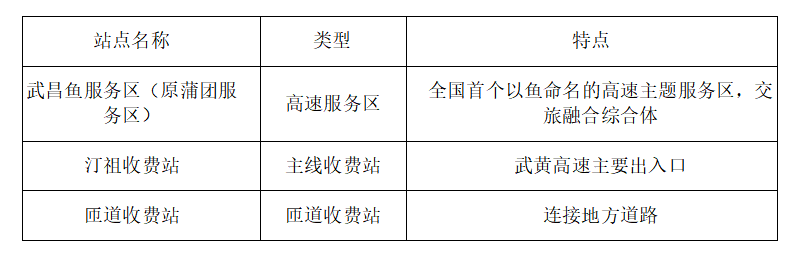

项目涉及站点一览：

二、武黄高速智慧化改造概况

2.1 智慧高速技术体系

武黄高速改扩建项目以 “五大示范工程” 为目标入选智慧建造先导应用试点，核心搭载光栅阵列传感光缆，为路面铺设“感知神经”，构建起“触觉+视觉+听觉”全域感知网络。该技术不受雨雾、光照等环境影响，可全天候精准识别车辆拥堵、违停等异常，同步监测路面裂缝与桥梁结构健康。

2.2 智慧化配套设施

智慧收费站：融合地方文化元素与智慧服务系统，配备ETC、自助缴费及智慧云舱系统

多功能服务区：集光伏发电、智慧充电、公众WiFi、环境监控于一体

智能能源站：集“油、氢、电、光、储、充”于一体的现代化智慧能源站

上述智慧化功能的实现，均依赖于我们承建的弱电基础设施支撑。

三、客户需求与挑战

3.1 服务区的特殊需求

武昌鱼服务区作为以鱼命名的高速主题服务区，是“可停留、可体验、可消费”的微型目的地，对弱电系统提出更高要求：

公众WiFi全覆盖：满足司乘人员上网需求，需实现服务区室内外无缝漫游

智慧停车引导：停车位状态实时采集与发布

智慧能源管理：光伏电站、充电桩的远程监控与数据采集

环境智能监控：温湿度、照度等环境参数自动调控

文化展示系统：全息投影、智慧屏等多媒体设备网络支撑

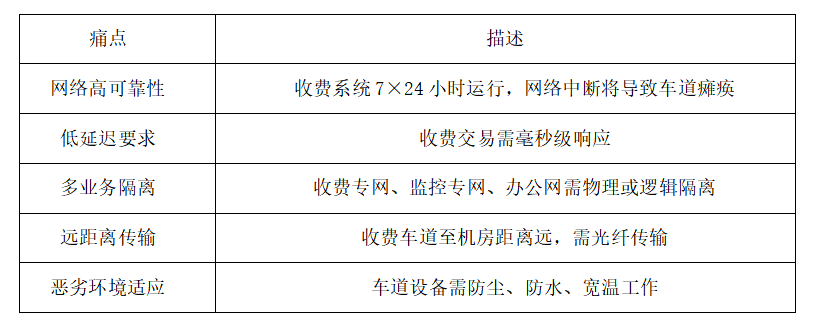

3.2 收费站的核心痛点

3.3 智联网关与数据汇聚需求

根据武黄机电项目采购内容，需建设服务区信息化-机房工程子系统，包括机柜安装、网络设备部署等。同时需部署服务区公众WiFi设备，实现服务区全域无线覆盖。

四、解决方案

4.1 服务区弱电系统集成

4.1.1 服务区综合布线

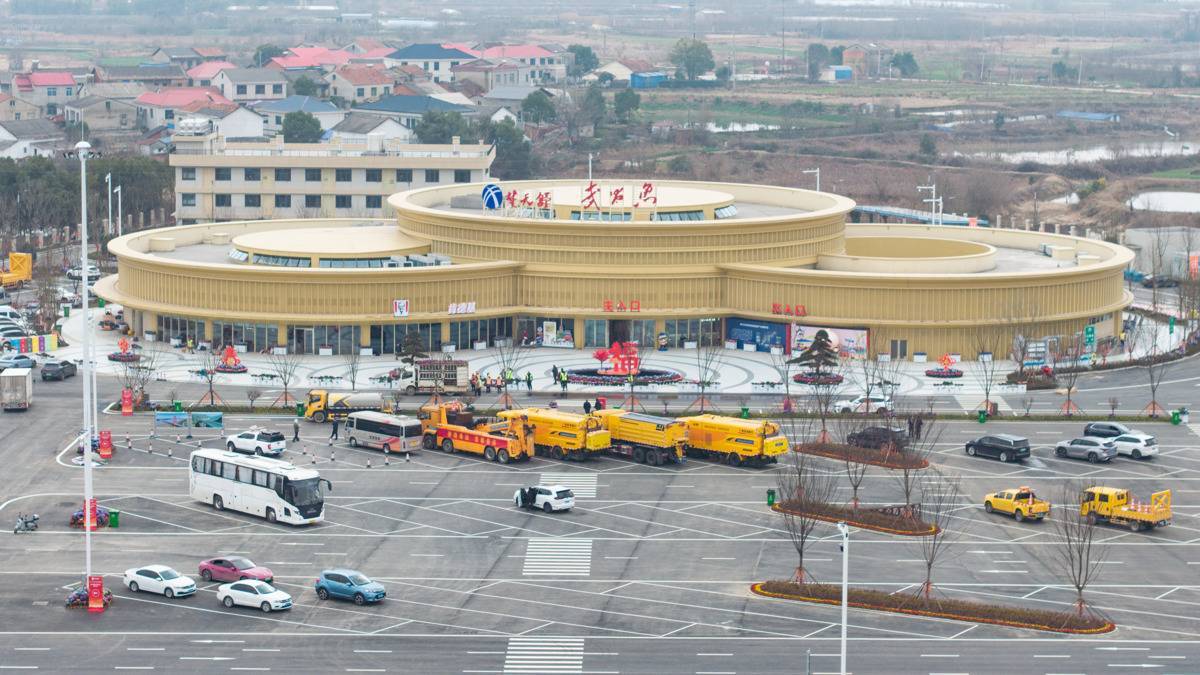

武昌鱼服务区占地156亩，南北两区分别建设。我们为其部署了覆盖全区的综合布线系统

布线架构：

室外骨干网：南北区之间采用铠装单模光缆连接，满足跨区高速数据传输

室内布线：主大厅、餐厅、博物馆、办公区采用六类非屏蔽双绞线

室外区域：停车场、充电区、能源站采用工业级防护布线

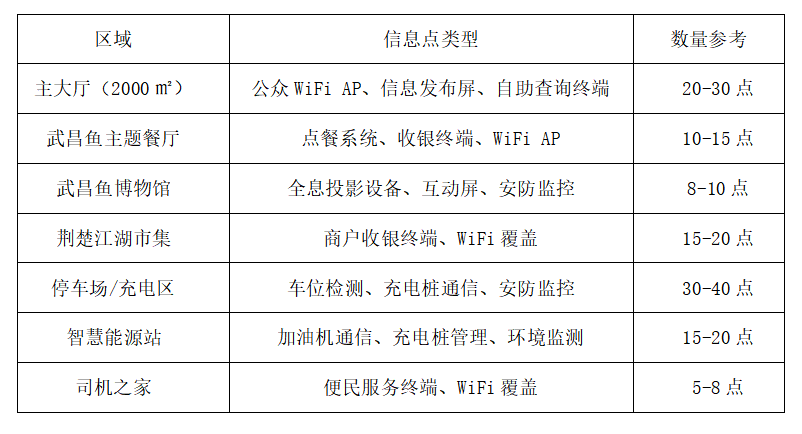

布点点位分布：

4.1.2 服务区机房建设

武昌鱼服务区配套建设服务区信息化机房，包含机房工程子系统

机房基础设施：

供配电系统：双路市电输入+UPS不间断电源

环境控制：精密空调、温湿度监测

机柜系统：服务器机柜、网络机柜、配线机柜

消防安全：气体灭火系统

4.1.3 服务区公众WiFi系统

作为武黄机电项目的重要组成部分，我们为武昌鱼服务区部署了公众WiFi全覆盖系统

覆盖范围：北区服务楼、南区服务楼、停车场区域、室外休闲区

技术方案：

采用企业级无线AP，支持高并发接入

AC控制器统一管理，实现无缝漫游

支持微信认证、短信认证等多方式接入

带宽保障：优先保障收费、监控等业务带宽

4.1.4 智慧能源站网络配套

武昌鱼服务区能源站集“油、氢、电、光、储、充”于一体，我们配套建设了

加油区网络：

36把加油枪的数据采集与联网

支持92#、95#、98#汽油及0#柴油的销售数据实时上传

充电桩网络：

48个充电车位（含8个600kW超充枪）的通信接入

充电状态、电量数据的实时采集与远程监控

光伏储能系统网络：

屋顶及车棚光伏电站（年发电76万度）的数据采集

接入湖北省“数字交通”智能微电网系统

氢能补给系统网络：

800kg储氢能力的监控数据采集

加注过程实时监控

4.2 收费站网络搭建

4.2.1 网络架构设计

采用三层双冗余网络架构：

省级收费中心

   ↑

骨干网络

↑

站级核心交换机（双机热备）

  ↓

汇聚交换机

  ↓收费车道↓监控设备

物理隔离：收费专网与办公网独立链路

冗余设计：核心交换机双机热备，关键链路环网保护

分层架构：便于扩展管理

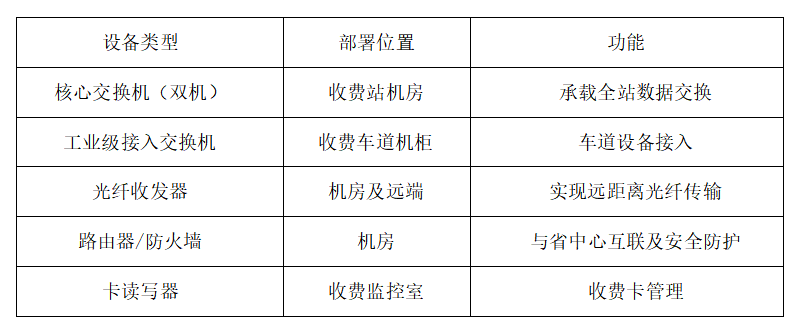

4.2.2 设备部署

4.3 收费站综合布线

布线架构

干线子系统：机房至各收费亭采用单模铠装光缆

水平子系统：机房内部及办公区域采用六类非屏蔽双绞线

管理子系统：机房配线架统一管理

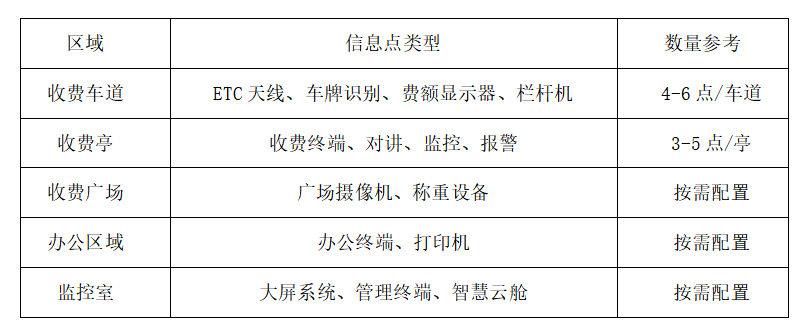

汀祖收费站布点点位

4.4 收费站机房建设

收费站机房是收费运营的“心脏”

机房基础设施

供配电系统：双路市电输入+UPS不间断电源

防雷接地：电源防雷+信号防雷，接地电阻≤1Ω

环境监控：温湿度、漏水、烟感实时监测

设备配置

服务器机柜：部署收费服务器、通信服务器

网络机柜：部署核心交换机、防火墙、路由器

配线机柜：光纤配线架（ODF）、铜缆配线架

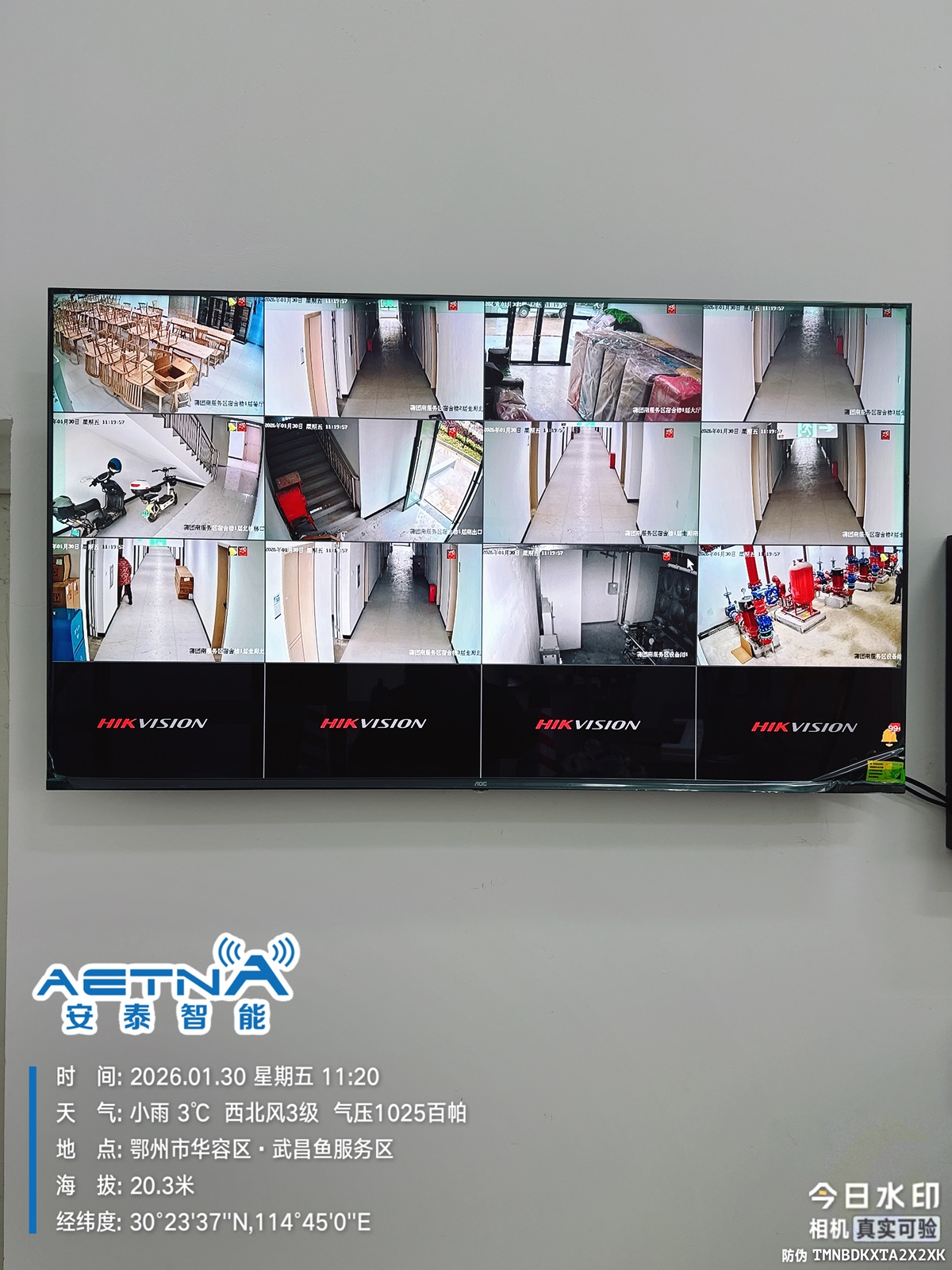

大屏幕显示系统

监控分中心配置大屏幕显示系统机柜（含底座、隔板），支持收费站全域监控画面集中显示

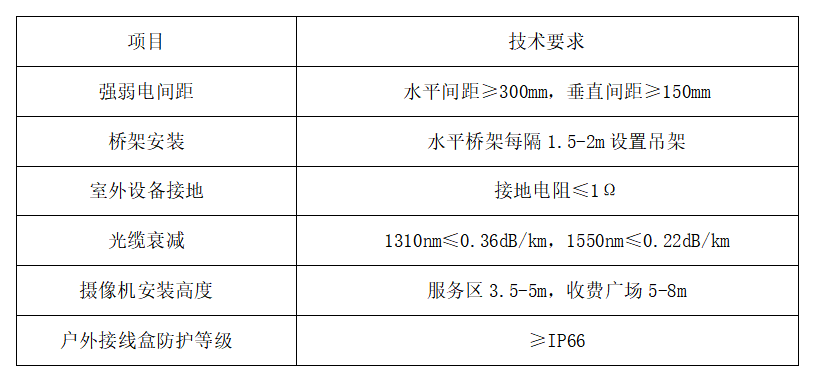

4.5 施工工艺标准

本项目严格遵循以下施工规范

4.6 网络开通与调试

我们组建专项工作组，提前对接武黄高速建设方梳理网络需求。通车前，工作人员奔赴各站点现场，开展以下作业

机柜设备调试：服务器、交换机、路由器上架与配置

光纤链路部署：主干光缆熔接与测试

网络信号测试：全链路连通性测试、吞吐量测试

系统联调：收费系统、监控终端、智慧云舱多轮联调

冗余切换测试：主备链路切换、主备交换机切换测试

五、项目亮点

5.1 多业态弱电系统集成

本项目涵盖服务区（交旅综合体） 与收费站（收费运营） 两类截然不同的业态，弱电需求差异显著

服务区：以公众服务为核心，侧重WiFi覆盖、智慧停车、能源管理

收费站：以收费业务为核心，侧重高可靠性、低延迟、数据安全

我们凭借丰富的多场景经验，提供一站式弱电系统集成服务，客户无需对接多家供应商。

5.2 绿色低碳服务区网络支撑

武昌鱼服务区是 “绿色低碳示范服务区”，我们配套建设的网络系统支撑

光伏电站：屋顶及车棚光伏年发电76万度，数据实时采集与并网监控

智慧充电：48个充电车位（含8个600kW超充枪）的通信接入

智能微电网：接入湖北省“数字交通”智能微电网系统，实现光储充智慧协同

5.3 智慧高速技术融合

武黄高速构建了 “触觉+视觉+听觉”全域感知网络，我们的弱电基础设施与之深度融合

光栅阵列传感：16000+个传感点的数据采集与回传

车路协同：毫米波雷达、高清摄像的通信接入

智慧云舱：收费站远程管控的通信保障

5.4 高可靠性设计

收费站7×24小时不间断运营，我们采用双设备冗余、双链路保护、双路供电的设计理念，确保单点故障不影响收费业务。

5.5 文化展示系统配套

武昌鱼服务区以“莲塘月色”为设计内核，配套建设

全息投影系统：武昌鱼博物馆内文化展示

智慧信息发布屏：服务区各区域信息指引

公众WiFi：服务区全域无缝漫游

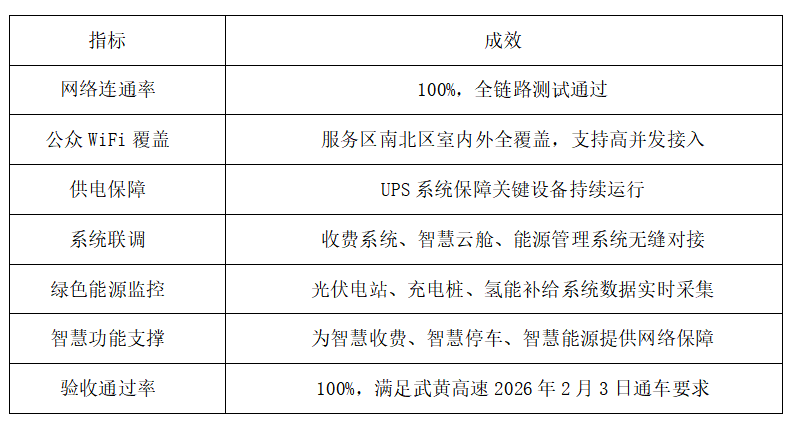

六、建设成效

七、关于我们

我们是专业的弱电系统集成服务商，在高速公路机电领域具备丰富的项目经验

✅ 高速服务区弱电系统建设经验（综合布线、公众WiFi、智慧停车）

✅ 收费站机房建设与网络搭建能力

✅ 绿色能源配套设施网络建设经验（光伏、充电桩）

✅ UPS供电系统安装与优化能力

✅ 多业态、多站点、紧迫工期的项目交付能力

项目咨询电话：400-600-4310
