小红书某区域分部新建机房布线施工

小红书某区域分部新建机房布线施工案例

项目类型：新建机房综合布线施工

项目地点：小红书某区域分部办公楼

一、背景介绍

提到“小红书”，大家想到的是种草笔记、生活方式分享。但作为一家DAU（日活跃用户）过亿的互联网公司，小红书的背后是庞大的网络基础设施支撑。

随着团队规模快速扩张，小红书某区域分部搬迁至新的办公场地。新场地面临一个关键问题：原办公区没有独立机房，网络设备分散在各处，无法满足业务扩张对稳定性、安全性和集中管理的要求。

为此，小红书该区域总部决定从零建设一个标准化的网络核心机房。我们有幸成为本次项目的施工方，负责机房综合布线的全流程施工。

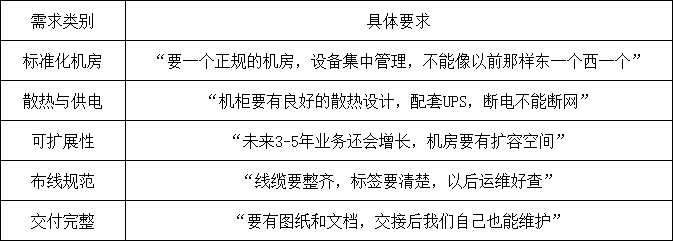

二、项目需求（客户原话还原）

三、施工方案

3.1 前期规划与设计

进场前，我们与客户充分沟通，完成了以下工作：

现场勘测新办公区建筑结构，确定机房位置（选择靠近建筑核心、远离水源及电磁干扰的区域）

规划机房布局：设备区、配线区、配电区分离

统计工位数量及分布，设计信息点布局图

设计全链路路由：机房配线架 → 弱电间 → 工位信息点

与客户确认施工周期，确保不影响入驻进度

3.2 新建机房施工（从零建设）

3.2.1 机房基础设施

机房规格：

面积：约 [25] 平方米

机柜：5台42U标准服务器机柜 + 2台网络机柜

地面：防静电地板铺设

墙面：防尘防潮处理

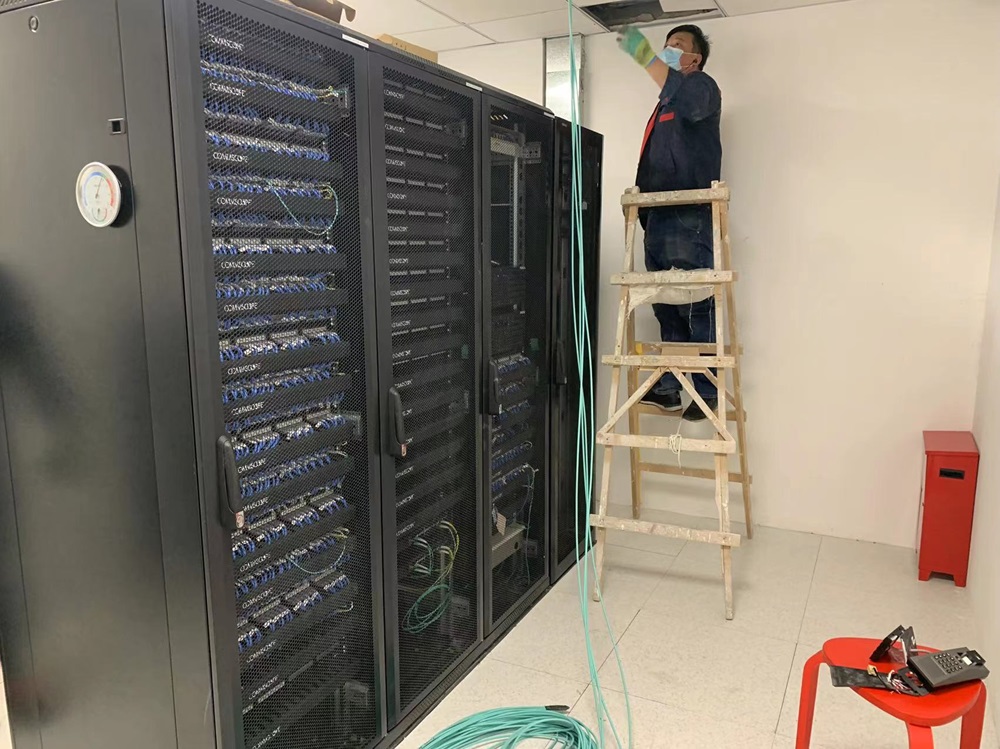

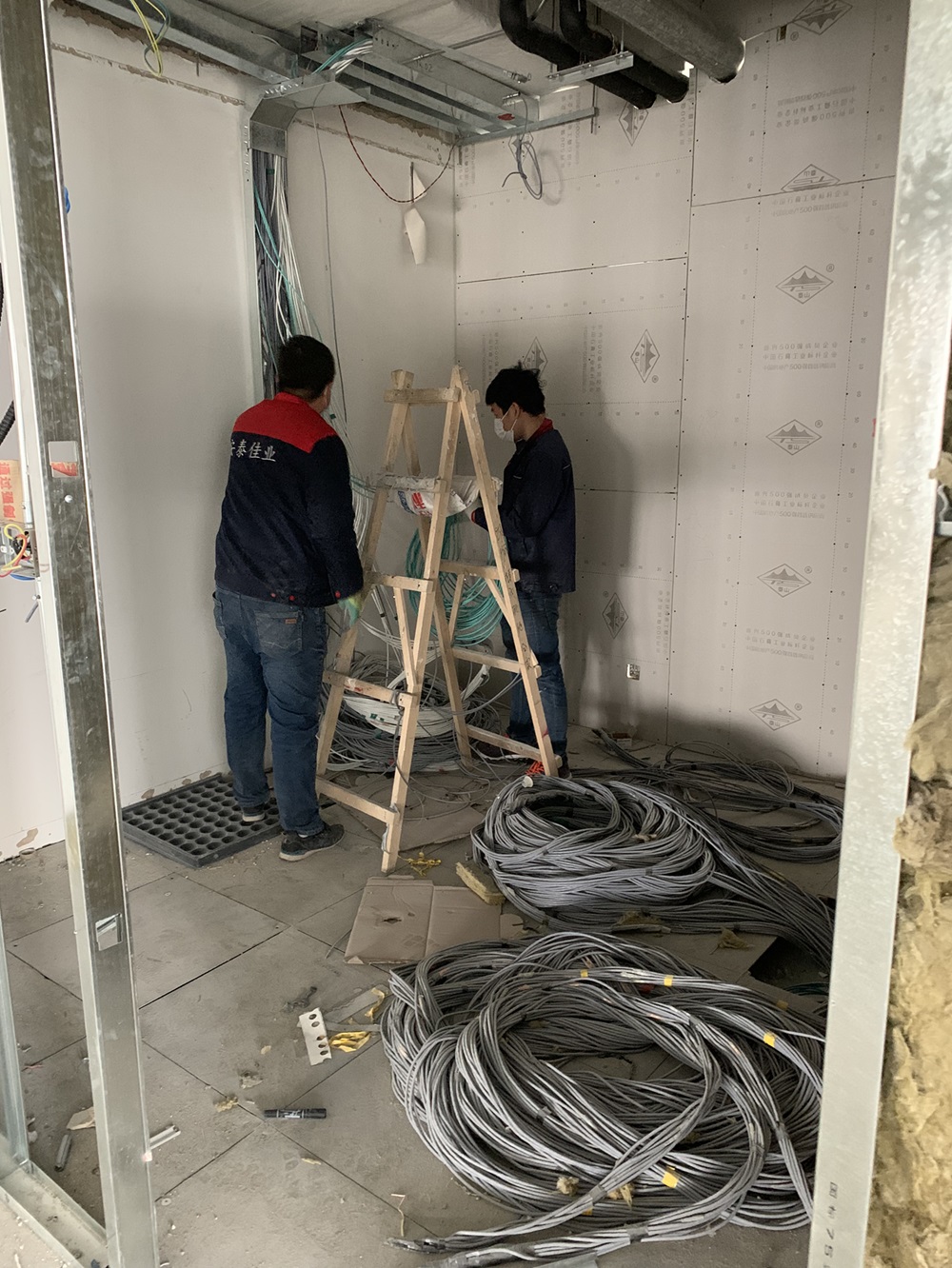

【机房基础设施施工过程】

3.2.2 机柜及布线施工

布线标准：

全部采用六类非屏蔽双绞线（CAT6 UTP），支持千兆到万兆网络

主干光纤采用OM4多模光纤，连接核心交换机与各楼层弱电间

施工规范：

强弱电分离走线，信号线与电源线间距≥30cm

线缆敷设横平竖直，转弯处预留弯曲半径

每根线缆两端统一采用“机柜号-配线架端口号-目的位置”三级标签

机柜布局：

核心交换机机柜：部署主干网络设备

服务器机柜：预留服务器安装空间

配线机柜：集中管理所有出口线缆

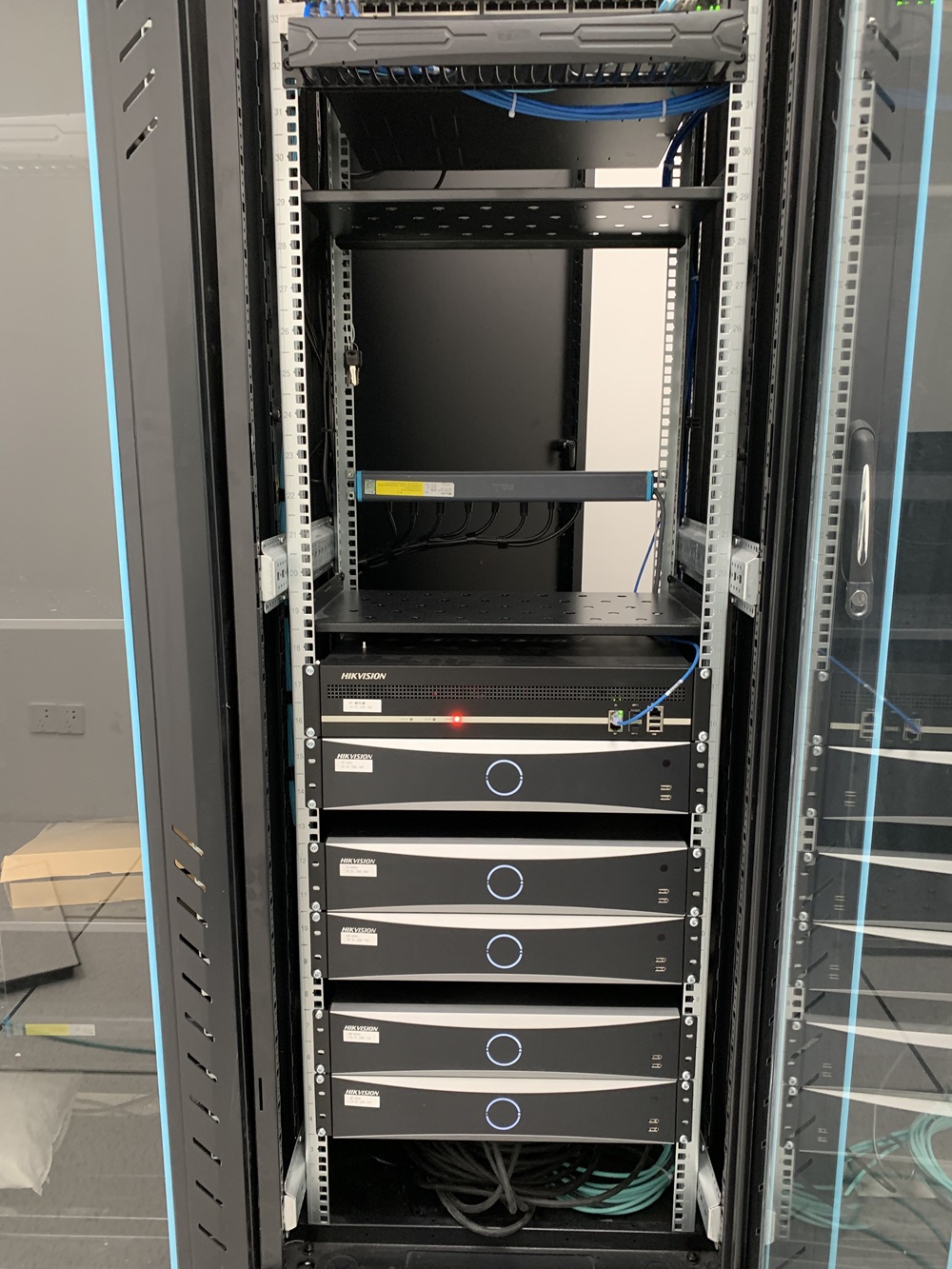

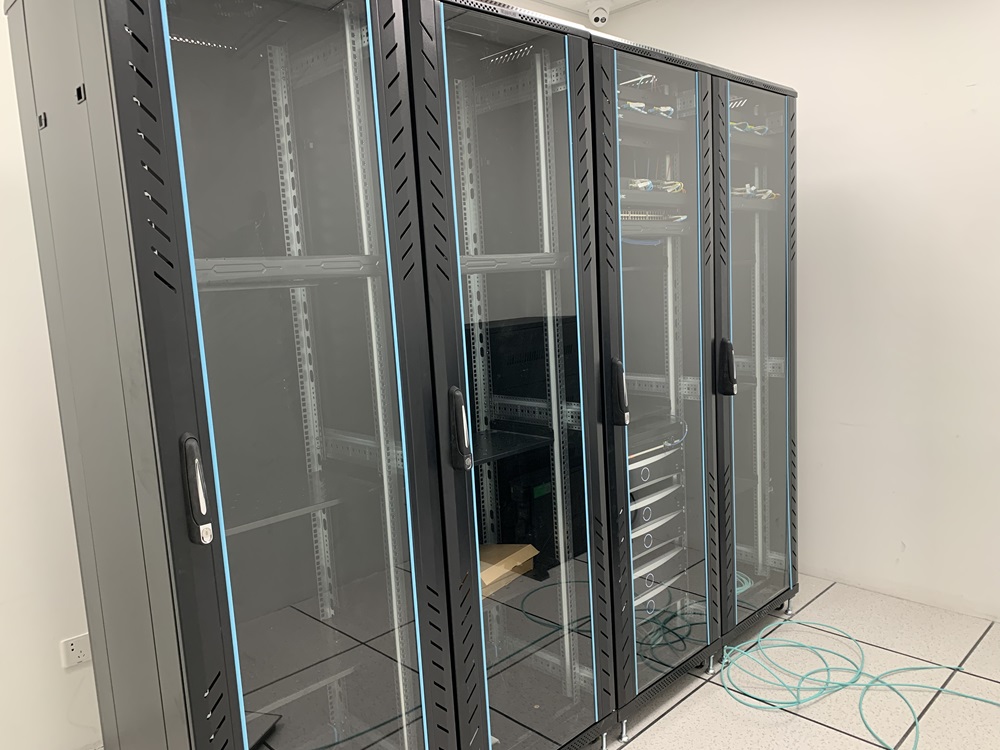

【新建机柜内部布线实拍】

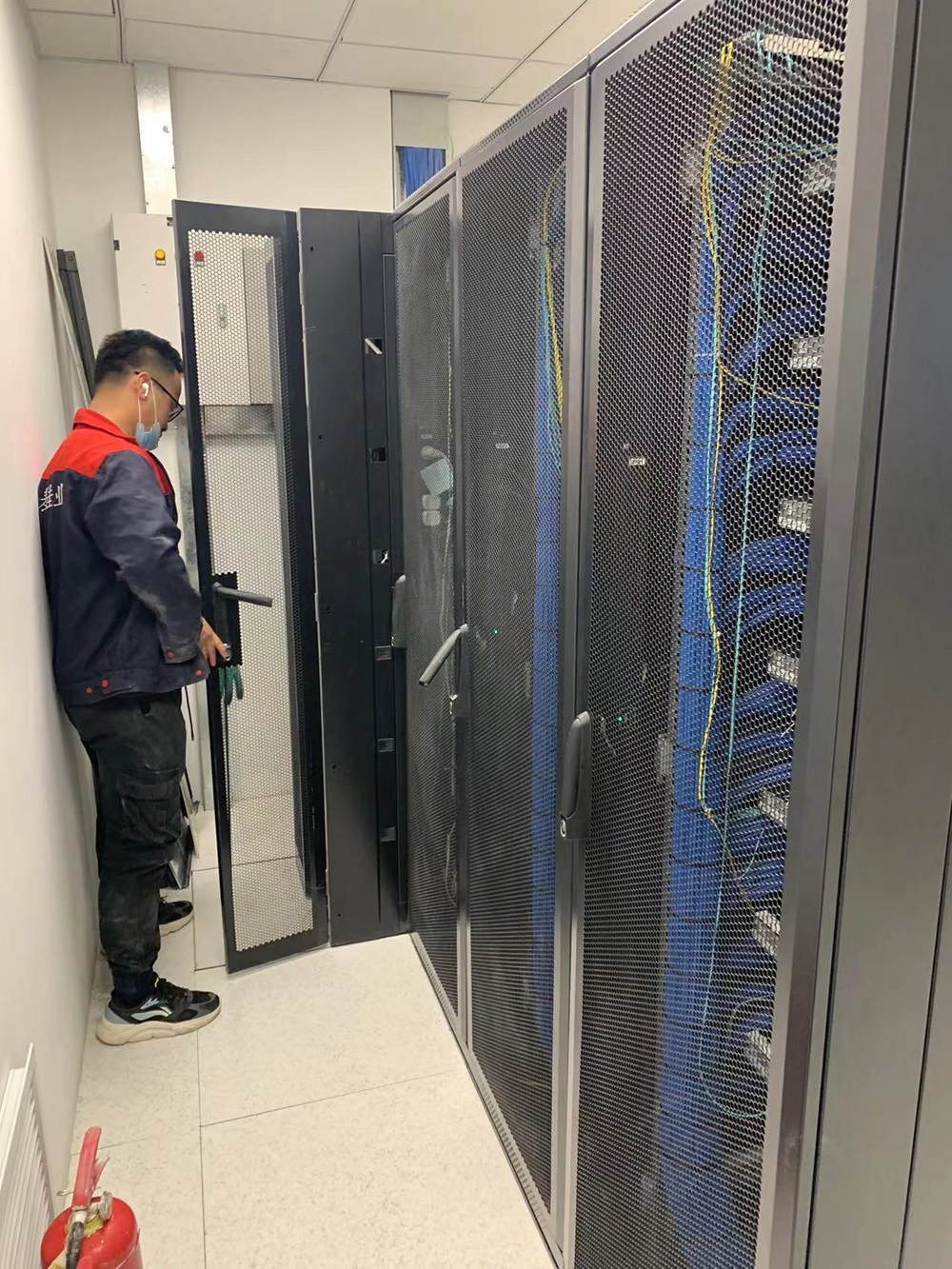

【机柜背部走线实拍】

3.2.3 供配电及散热

部署UPS不间断电源，保障断电后网络设备持续运行30分钟以上

机柜间预留冷热通道，确保散热效率

配置机柜级PDU（电源分配单元），支持远程监控

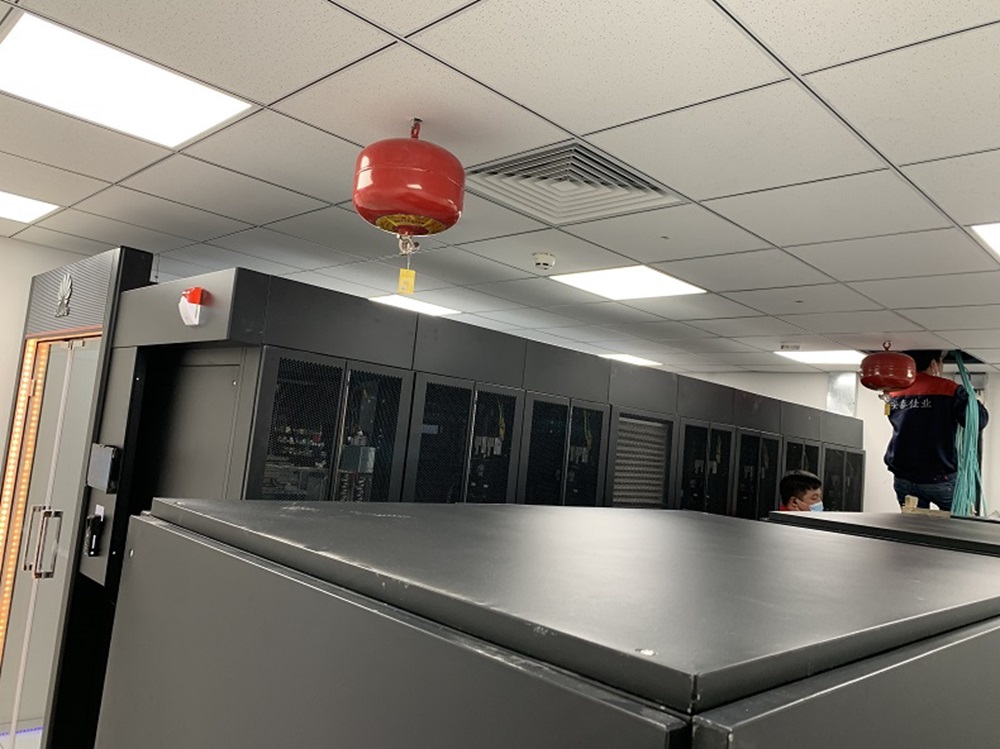

【机房配电及散热设施】

3.2.4 交付文档：

机房平面布局图（含机柜、设备位置）

配线架端口对应表

全链路路由走向图

链路测试报告（福禄克测试）

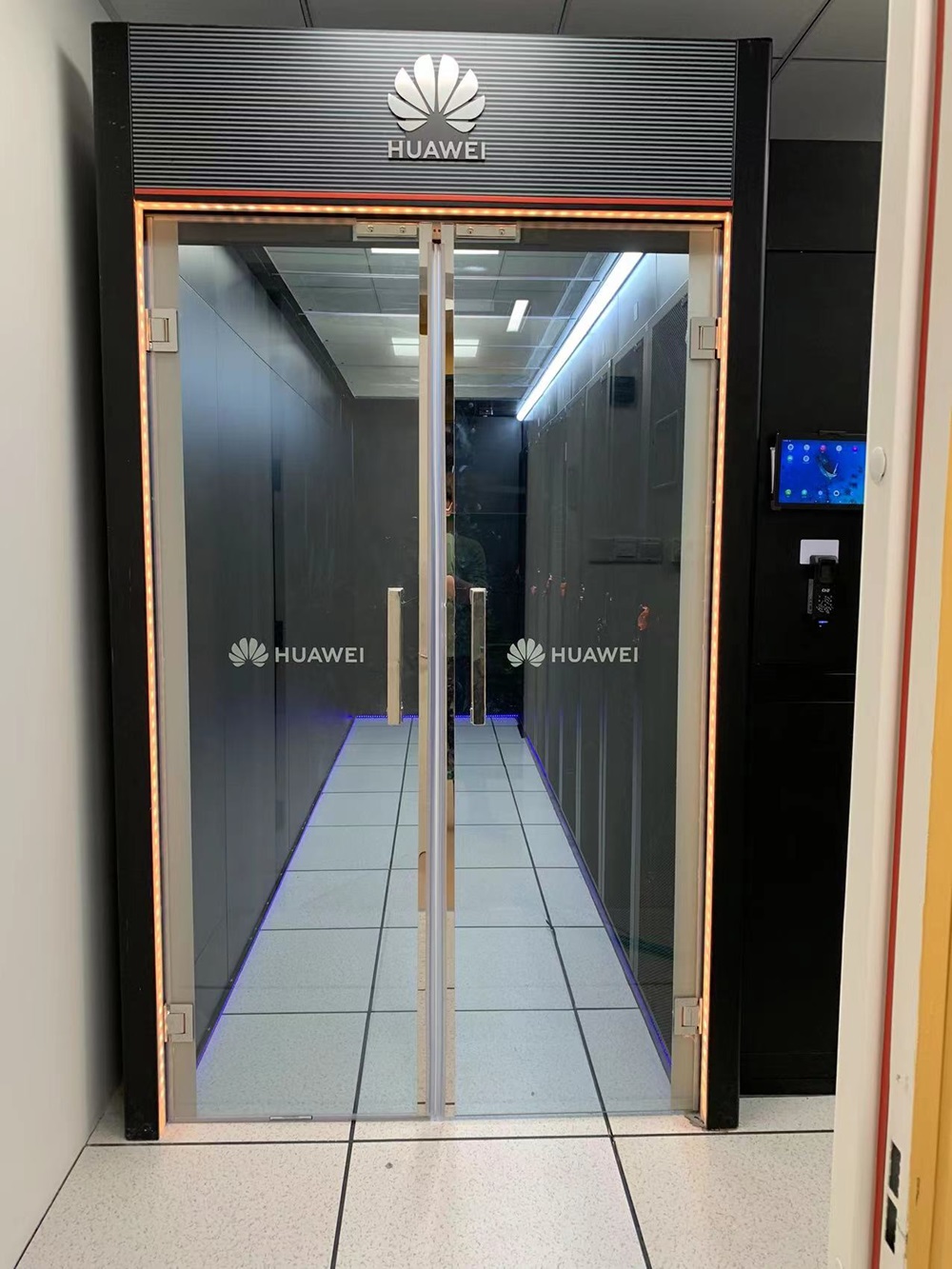

【新建机房全景】

四、客户反馈

“从零建机房，我们担心的是施工质量和后续维护。这次合作非常顺利，施工团队专业、规范，交付的文档和标签体系让运维同事接手毫无压力。”

伍、案例总结

本次小红书新建机房综合布线项目，我们实现了以下核心价值：

从零到一：高标准完成新建机房建设，为客户打造了稳定、安全、可扩展的网络核心

标准化施工：严格遵循GB50311综合布线国家标准，线缆整齐、标签规范

完整交付：图纸+端口对应表+测试报告+运维手册，交接无忧

可扩展预留：为未来3-5年的业务增长预留充足空间

零质量瑕疵：全部链路通过福禄克测试，交付即稳定运行
